Elektonika industri: UAS KELOMPOK– ALAT PENDETEKSI JUMLAH BARANG

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika. Besaran resistansi suatu resistor dibaca dari posisi cincin yang paling depan ke arah cincin toleransi. Biasanya posisi cincin toleransi ini berada pada badan resistor yang paling pojok atau juga dengan lebar yang lebih menonjol, sedangkan posisi cincin yang pertama agak sedikit ke dalam. Dengan demikian pemakai sudah langsung mengetahui berapa toleransi dari resistor tersebut.

Kalau kita telah bisa menentukan mana cincin yang pertama selanjutnya adalah membaca nilai resistansinya. Jumlah cincin yang melingkar pada resistor umumnya sesuai dengan besar toleransinya. Biasanya resistor dengan toleransi 5%, 10% atau 20% memiliki 3 cincin (tidak termasuk cincin toleransi). Tetapi resistor dengan toleransi 1% atau 2% (toleransi kecil) memiliki 4 cincin (tidak termasuk cincin toleransi). Cincin pertama dan seterusnya berturut-turut menunjukkan besar nilai satuan, dan cincin terakhir adalah faktor pengalinya.

2. Transistor

Transistor adalah piranti aktif di mana outputnya adalah merupakan hasil perubahan dari imputnya. Dengan membandingkannya, maka akan di peroleh faktor penguat. Dengan basis bersama ( CB ) , dengan potensial UcB untuk dua jenis transistor PNP dan NPN. Untuk jenis PNP emiter positif terhadap basis sedangkan kolektornya negatif. Begitu pun sebaliknya dengan jenis NPN, emiter negatif dan kolektornya positif.

3. Button

Push Button adalah saklar tekan yang berfungsi sebagai pemutus atau penyambung arus listrik dari sumber arus ke beban listrik. Suatu sistem saklar tekan push button terdiri dari saklar tekan start, stop reset dan saklar tekan untuk emergency. Push button memiliki kontak NC (normally close) dan NO (normally open). Prinsip kerja Push Button adalah apabila dalam keadaan normal tidak ditekan maka kontak tidak berubah, apabila ditekan maka kontak NC akan berfungsi sebagai stop (memberhentikan) dan kontak NO akan berfungsi sebagai start (menjalankan) biasanya digunakan pada sistem pengontrolan motor – motor induksi untuk menjalankan mematikan motor pada industri – industri.

4. IC4026

5. Sensor Infrared

1.3 Dasar Teori [kembali]

Counter adalah sebuah rangkaian sekuensial yang mengeluarkan urutan statestate tertentu, yang merupakan aplikasi dari pulsa-pulsa inputnya. Pulsa input dapat berupa pulsa clock atau pulsa yang dibangkitkan oleh sumber eksternal dan muncul pada interval waktu tertentu. Counter banyak digunakan pada peralatan yang berhubungan dengan teknologi digital, biasanya untuk menghitung jumlah kemunculan sebuah o kejadian/event atau untuk menghitung pembangkit waktu. Counter yang mengeluarkan urutan biner dinamakan Biner Counter. Sebuah n-bit binary counter terdiri dari n buah flip-flop, dapat menghitung dari 0 sampai 2n - 1 . Counter secara umum diklasifikasikan atas counter asyncron dan counter syncronous.

a. Counter Asyncronous
Counter Asyncronous disebut juga Ripple Through Counter atau Counter Serial (Serial Counter), karena output masing-masing flip-flop yang digunakan akan bergulingan (berubah kondisi dan “0” ke “1”) dan sebaliknya secara berurutan atau langkah demi langkah, hal ini disebabkan karena hanya flipflop yang paling ujung saja yang dikendalikan oleh sinyal clock, sedangkan sinyal clock untuk flip-flop lainnya diambilkan dan masing-masing flipflop sebelumnya.

b. Counter Syncronous
Counter syncronous disebut sebagai Counter parallel, output flip-flop yang digunakan bergulingan secara serempak. Hal mi disebabkan karena masingmasing flip- flop tersebut dikendalikan secara serempak oleh sinyal clock.

Register geser (shift register) merupakan salah satu piranti fungsional yang banyak digunakan dalam sistem digital. Tampilan pada layar kalkulator dimana angka bergeser ke kiri setiap kali ada angka baru yang diinputkan menggambarkan karakteristik register geser tersebut. Register geser ini terbangun dari flip-flop. Register geser dapat digunakan sebagai memori sementara, dan data yang tersimpan didalamnya dapat digeser ke kiri atau ke kanan. Register geser juga dapat digunakan untuk mengubah data seri ke paralel atau data paralel ke seri. Ada empat tipe register yang dapat dirancang dengan kombinasi masukan dan keluaran dan kombinasi serial atau paralel :

1. Serial in serial out (SISO)
Pada register SISO, jalur masuk data berjumlah satu dan jalur keluaran juga berjumlah satu. Pada jenis register ini data mengalami pergeseran, flip flop pertama menerima masukan dari input, sedangkan flip flop kedua menerima masukan dari flip flop pertama dan seterusnya.

2. Serial in paralel out (SIPO)
Register SIPO, mempunyai satu saluran masukan saluran keluaran sejumlah flip flop yang menyusunnya. Data masuk satu per satu (secara serial) dan dikeluarkan secara serentak.Pengeluaran data dikendalikan oleh sebuah sinyal kontrol. Selama sinyal kontrol tidak diberikan, data akan tetap tersimpan dalam register.

3. Paralel In serial Out (PISO)
Register PISO, mempunyai jalur masukan sejumlah flip flop yang menyusunnya, dan hanya mempunyai satu jalur keluaran. Data masuk ke dalam register secara serentak dengan di kendalikan sinyal kontrol, sedangkan data keluar satu per satu (secara serial).

4. Paralel In Paralel Out (PIPO)
Register PIPO, mempunyai jalur masukan dan keluaran sesuai dengan jumlah flip flop yang menyusunnya. Pada jenis ini data masuk dan keluar secara serentak.

Piranti tampilan modern disusun sebagai pola 7-segmen atau dot matriks.Jenis 7-segmen, sebagaimana namanya, menggunakan pola tujuh batang yang disusun membentuk angka 8 seperti ditunjukkan pada gambar 3.1.Menurut kesepakatan, huruf-huruf yang diperlihatkan dalam Gambar 3.1 ditetapkan untuk menandai segmen-segmen tersebut. Dengan menyalakan beberapa segmen yang sesuai akan dapat diperagakan digit-digit dari 0 sampai 9, juga bentuk huruf A sampai F (dimodifikasi).

Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7-segmen, sehingga harus menggunakan decoder BCD ke 7-segmen sebagai antar muka. Decoder ini terdiri dari gerbang-gerbang logika yang masukannya berupa digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7-segmen.

SENSOR INFRARED

1. PENGERTIAN

Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP

Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.

2. SISTEM SENSOR INFRAMERAH

Sistem sensor infra merah pada dasarnya menggunakan infra merah sebagai media untuk komunikasi data antara receiver dan transmitter. Sistem akan bekerja jika sinar infra merah yang dipancarkan terhalang oleh suatu benda yang mengakibatkan sinar infra merah tersebut tidak dapat terdeteksi oleh penerima. Keuntungan atau manfaat dari sistem ini dalam penerapannya antara lain sebagai pengendali jarak jauh, alarm keamanan, otomatisasi pada sistem. Pemancar pada sistem ini tediri atas sebuah LED infra merah yang dilengkapi dengan rangkaian yang mampu membangkitkan data untuk dikirimkan melalui sinar infra merah, sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

LED Infra Merah
LED adalah suatu bahan semikonduktor yang memancarkan cahaya monokromatik yang tidak koheren ketika diberi tegangan maju. Pengembangan LED dimulai dengan alat inframerah dibuat dengan galliumarsenide. Cahaya infra merah pada dasarnya adalah radiasi elektromagnetik dari panjang gelombang yang lebih panjang dari cahaya tampak, tetapi lebih pendek dari radiasi gelombang radio, dengan kata lain inframerah merupakan warna dari cahaya tampak dengan gelombang terpanjang, yaitu sekitar 700 nm sampai 1 mm.

3. RANGKAIAN SEDERHANA SENSOR INFRAMERAH

Daftar Komponen :

1. Resistor : R1 ( 33 K ohm), R2 (1 K ohm ), VR1 (Potensio 100 K ohm)
2. Kapasitor : C1 ( 100nF )
3. Transistor : Q2 ( BC547 )
4. Foto transistor : Q1
5. IC : 40106 (Schimitt trigger), 4026 (Decade counter)
6. 7-Segment

4. PRINSIP KERJA

Pada rangkaian pemancar hanya pengaturan supaya led infra merah menyala dan tidak kekurangan atau kelebihan daya, oleh karena itu gunakan resistor 680 ohm. Pada rangkaian penerima foto transistor berfungsi sebagai alat sensor yang berguna merasakan adanya perubahan intensitas cahaya infra merah. Pada saat cahaya infra merah belum mengenai foto transistor, maka foto transistor bersifat sebagai saklar terbuka sehingga transistor berada pada posisi cut off (terbuka). Karena kolektor dan emitor terbuka maka sesuai dengan hukum pembagi tegangan, tegangan pada kolektor emitor sama dengan tegangan supply (berlogika tinggi). Keluaran dari kolektor ini akan membuat rangkaian counter menghitung secara tidak teratur dan jika kita tidak meredamnya, bouncing keluaran tersebut ke input couinter. Untuk meredam bouncing serta memperjelas logika sinyal yang akan kita input ke rangkaian counter, kita gunakan penyulut schmitt trigger. Penyulut Schmitt trigger ini sangat berguna bagi anda yang berhubungan dengan rangkaian digital, misal penggunaan pada peredaman bouncing dari saklar-saklar mekanik pada bagian input rangkaian digital.

Rangkaian counter yang digunakan disini adalah menggunakan IC 4026 (Decade Counter) salah satu IC dari keluarga CMOS. IC counter ini akan mencacah apabila mendapatkan input clock berubah dari logika rendah ke tinggi. IC ini juga langsung bisa hubungkan ke seven segment karena keluarannya memang dirancang untuk seven segment. Jadi tidak perlu menggunakan IC decoder sebagai pengubah nilai biner menjadi nilai 7-segment.
Untuk mengatur kepekaan sensor bisa memutar potensio VR1 pada titik kritis, atau jika diperlukan bisa mengganti R2 dengan nilai yang lebih sesuai.

2. Rangkaian Aplikasi [kembali]

2.1 Prinsip Kerja [kembali]

Pada saat sensor infrared mendeteksi adanya sebuah benda, maka sensor akan berlogika 1. Keluaran dari sensor ini akan masuk ke transistor. Arus dari sumber akan menuju ke R1 dan ke emiter transistor. Ketika tegangan pada kaki base transistor cukup, maka transistor akan berada pada kondisi ON, maka arus akan mengalir menuju IC4026 sehingga IC4026 akan aktif, dan kemudian akan menampilkannya pada seven segmen. Begitupun seterusnya.

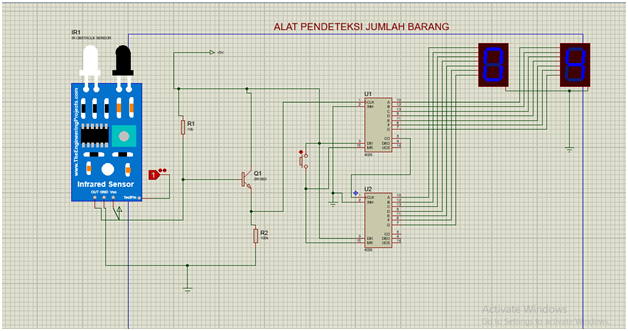

2.2 Gambar Rangkaian [kembali]
