Elektonika industri: UAS PRIBADI– ALAT PENDETEKSI JUMLAH BARANG DENGAN SENSOR LDR

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. APLIKASI RANGKAIAN ALAT PENDETEKSI JUMLAH BARANG DENGAN SENSOR LDR

1.1 Tujuan dan Fungsi

1.2 Komponen Komponen Elektronika

1.3 Dasar Teori

2. Rangkaian Aplikasi

1. APLIKASI RANGKAIAN ALAT PENDETEKSI JUMLAH BARANG DENGAN SENSOR LDR [kembali]

1.1 Tujuan dan Fungsi [kembali]

- Tujuan dari pembuatan rangkaian ini adalah untuk memenuhi tugas rangkaian UTS mata kuliah Elektronika Industri.

- Adapun fungsi dari rangkaian alat pendeteksi jumlah barang dengan sensor LDR ini adalah untuk menghitung jumlah barang masuk dan jumlah barang keluar pada sistem produksi.

1.2 Komponen-Komponen Elektronika [kembali]

1. Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika. Besaran resistansi suatu resistor dibaca dari posisi cincin yang paling depan ke arah cincin toleransi. Biasanya posisi cincin toleransi ini berada pada badan resistor yang paling pojok atau juga dengan lebar yang lebih menonjol, sedangkan posisi cincin yang pertama agak sedikit ke dalam. Dengan demikian pemakai sudah langsung mengetahui berapa toleransi dari resistor tersebut.

Kalau kita telah bisa menentukan mana cincin yang pertama selanjutnya adalah membaca nilai resistansinya. Jumlah cincin yang melingkar pada resistor umumnya sesuai dengan besar toleransinya. Biasanya resistor dengan toleransi 5%, 10% atau 20% memiliki 3 cincin (tidak termasuk cincin toleransi). Tetapi resistor dengan toleransi 1% atau 2% (toleransi kecil) memiliki 4 cincin (tidak termasuk cincin toleransi). Cincin pertama dan seterusnya berturut-turut menunjukkan besar nilai satuan, dan cincin terakhir adalah faktor pengalinya.

2. LED

LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya.

3. Counter

Counter adalah rangkaian logika sekuensial yang dapat berfungsi untuk menghitung jumlah pulsa yang masuk yang dinyatakan bilangan biner. Hampir seluruh peralatan elektronik yang mempergunakan sistem digital di dalam rangkaiannya berisi suatu alat yang dapat mengontrol urutan operasi program. Alat tersebut dinamakan dengan pencacah atau counter.

4. Sensor LDR

LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.

5. Op-Amp

Pengertian Op-Amp (Operational Amplifier) – Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

6. Button

Push Button adalah saklar tekan yang berfungsi sebagai pemutus atau penyambung arus listrik dari sumber arus ke beban listrik. Suatu sistem saklar tekan push button terdiri dari saklar tekan start, stop reset dan saklar tekan untuk emergency. Push button memiliki kontak NC (normally close) dan NO (normally open). Prinsip kerja Push Button adalah apabila dalam keadaan normal tidak ditekan maka kontak tidak berubah, apabila ditekan maka kontak NC akan berfungsi sebagai stop (memberhentikan) dan kontak NO akan berfungsi sebagai start (menjalankan) biasanya digunakan pada sistem pengontrolan motor – motor induksi untuk menjalankan mematikan motor pada industri – industri.

1.3 Dasar Teori [kembali]

COUNTER

Pada umumnya counter ini dibentuk dari beberapa buah rangkaian flip-flop atau bistabil multivibrator yang jumlahnya disesuaikan dengan kebutuhan. Menurut cara kerja masukan pulsa ke dalam setiap flip-flop, maka counter dapat dibagi menjadi:

1. Asynchronous binary counter

2. Sycnchronous binary counter

Sedangkan menurut urutan hitungan yang terbentuk pada outputnya, maka counter dapat dibagi menjadi:

1. Up counter

2. Down counter

3. Up-down counter

A. Asynchronous Binary Up Counter

Counter ini dapat menghitung biangan biner dengan urutan dari bawah ke atas. Apabila digunakan 4 buah flip-flop, maka kita dapat melakukan hitunga paling tinggi adalah 1111. Counter yang dapat menghitung sampai 1111 disebut 4 bit binary counter. Oleh karena dapat menghitung dengan cara ke atas, maka disebut pula asynchronous 4 binary up counter. Gambarnya dapat dilihat seperti berikut.

Pada rangkaian di atas, input J dan K dari seluruh flip-flop dibuat dalam keadaan 1. Sebelum pulsa pertama yang akan dihitung masuk ke input, maka seluruh output counter L4, L3, L2 dan L1 dibuat 0 terlebih dahulu dengan jalan membuat clear dalam keadaan 0 walaupun sesaat.

Pada saat pulsa pertama bergerak dari 1 ke 0, maka output flip-flop A akan berubah dari 0 ke 1, Ouput B akan tetap karena sinyal yang masuk pada input clock berubah dari 0 ke 1. Flip ke 3 dan 4 juga tidak mengalami perubahan karena belum ada perubahan pada input clocknya. Jadi dapat disimpulakan bahwa sesudah pulsa pertama datang keadaan ouput L4, L3, L2, L1 adalah 0001.

Selanjutnya apabila pulsa kedua bergerak dari 1 ke 0, output flip-flop 1 akan kembali menjadi 0, akibatnya terjadi perubahan juga pada input clock flip-flop 2 (dari 1 ke 0) sehingga ouput flip-flop 2 menjadi 1. Sedangkan flip flop 3 dan 4 outputnya belum mengalami perubahan karena pulsa input clocknya belum mengalami perubahan dari 1 ke 0. jadi sekarang output rangkaian counter ini adalah 0010.

Begitulah seterusnya sampai pulsa ke 15 datang. Keempat output rangkaian counter akan bernilai 1111. Begitu masuk pulsa ke 16 (perubahan dari 1 ke 0) datang maka output dari masing-masing flip-flop akan berubah menjadi 0000 (seperti keadaan awal)

B. Asynchronous Binary Down Counter

Prinsip kerja dari counter ini adalah kebalikan dari up counter, yaitu menghitung bilangan biner dengan urutan mulai dari atas ke bawah (dari besar ke kecil). Prinsip kerjanyapun tidak jauh berbeda dari up counter. Bedanya hanya setiap output flip-flop diambil dari output Q, sedangkan input clocknya dihubungkan dengan ouput not Q dari flip-flop sebelumnya. Untuk lebih jelasnya dapat dilihat gambar berikut.

Prinsip Kerjanya dapat dijelaskan sebagai berikut:

Sebelum pulsa pertama datang dan masuk ke input, seluruh output counter Q3,2,1,0 dibuat 0 dengan menggunakan direct clear walaupun sebentar saja. Pada saat pulsa pertama bergerak dari 1 ke 0, maka output flip-flop 0 akan berubah menjadi 1. Not Q flip-flop A berubah dari 1 ke 0 juga. Hasil perubahan ini akan masuk ke flip-flop 1 sehingga menyebabkan output Q2 menjadi 1. Hal yang sama juga terjadi pada flip-flop 2 dan 3 sehingga output mereka berubah menjadi 1. Jadi sesudah pulsa pertama masuk output counter akan berubah menjadi 1111.

Ketika pulsa ke dua masuk (berubah dari 1 ke 0), maka output flip-flop pertama akan berubah dari 1 ke 0 yang berarti output not Q nya juga berubah dari 0 ke 1. perubahan output not Q ini akan diteruskan ke flip-flop yang kedua. Tetapi tidak akan menyebabkanperubahan pada flip-flop ke dua (Q flip-flop ke dua masih tetap 1). Hal yang sama juga terjadi pada flip ketiga dan keempat. Jadi pada pulsa yang kedua ini output dari keempat flip-flop tersebut adalah 1110.

Demikianlah seterusnya sampai pulsa ke 15 sehingga ouputnya menjadi 0001. Ketika pulsa ke 16 datang output rangkaian berubah menjadi 0000. Jadi rangkaian ini merupakan rangkaian pencacah (counter) dari nilai tertinggi (atas) ke nilai terendah (bawah) yaitu dari 1111 sampai 0000

C. Asynchronous Up Down Counter

Suatu rangkaian elektronik yang mempergunakan sistem digital sering memerlukan suatu alat pencacah yang dapat menghitung ke atas dan bisa juga menghitung ke bawah. Alat pencacah yang dapat melakukan penghitungan seperti ini disebut dengan binary up down counter. Alat ini dapat menghitung ke atas dan ke bawah dengan mengatur suatu alat pengontrol tertentu.

Dengan memanfaatkan tombol up dan down pada gambar di atas kita dapat melakukan proses penghitungan dari atas atau dari bawah.

D. Synchronous Binary Up Counter

Jika pada asynchronous counter pulsa yang akan dihitung datangnya tidak serentak, maka pada synchronour counter ini pulsa yang ingin dihitung ini masuk ke dalam setiap flip-flop serentak (bersama-sama) sehinga perubah output setiap flip-flop akan terjadi secara serentak. Oleh karena itu proses penghitungan pada synchronous counter ini akan lebih cepat jika dibandingkan dengan asynchronous counter.

E. Syinchronous Binary Down Counter

Sama dengan synchronous binary up counter di atas, hanya saja bedanyan rangkaian ini melakukan penghitungan dari atas ke bawah. Rangkaiannya dapat dilihat pada gambar berikut.

F. Synchronous Binary Up Down Counter

Pada rangkaian ini bisa dilakukan proses penghitungan ke atas atau ke bawah dengan memanfaatkan tombol pengatur proses penghitungan. Rangkaiannya dapat dilihat seperti berikut.

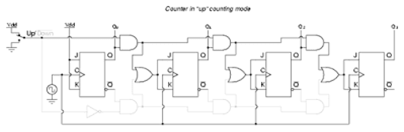

Jika kita menggunakan kontrol up counter maka rangkaian yang aktif adalah

Sedangkan jika kita menggunakan down counter maka rangkaian yang aktif adalah

Dengan merangkaiakan beberapa buah JK flip-flop dapat dibentuk beberapa jenis counter. Jumlah kemampuan menghitung dari counter bergantung pada jumlah flip-flop yang digunakan. Semakin bnayak jumlah flip-flop yang digunakan, semakin besar pula jumlah menghitung yang dapt dilakukan.

Selain dapat menghitung pulsa, counter dapat juga digunakan untuk pembagi frekuensi. Frekuendi output dari sebuah flip-flop adalah setengah dari frekuensi inputnya. Jadi, pada counter yang menggunakan empat buah flip-flop akan membagi 16 frekuensi inputnya (f output = 1/16 f input).

LDR

LDR berfungsi sebagai sebuah sensor cahaya dalam berbagai macam rangkaian elektronika seperti saklar otomatis berdasarkan cahaya yang jika sensor terkena cahaya maka arus listrik akan mengalir(ON) dan sebaliknya jika sensor dalam kondisi minim cahaya(gelap) maka aliran listrik akan terhambat(OFF). LDR juga sering digunakan sebagai sensor lampu penerang jalan otomatis, lampu kamar tidur, alarm, rangkaian anti maling otomatis menggunakan laser, sutter kamera otomatis, dan masih banyak lagi yang lainnya.

Cara Kerja Sensor LDR

Prinsip kerja LDR sangat sederhana tak jauh berbeda dengan variable resistor pada umumnya. LDR dipasang pada berbagai macam rangkaian elektronika dan dapat memutus dan menyambungkan aliran listrik berdasarkan cahaya. Semakin banyak cahaya yang mengenai LDR maka nilai resistansinya akan menurun, dan sebaliknya semakin sedikit cahaya yang mengenai LDR maka nilai hambatannya akan semakin membesar.

2. Rangkaian Aplikasi [kembali]

2.1 Prinsip Kerja [kembali]

Pada saat sensor LDR mendeteksi adanya sebuah benda, maka keluaran dari sensor ini akan menuju resistor dan op-amp.. Arus dari sumber akan menuju ke R1 dan berakhir di counter.

2.2 Gambar Rangkaian [kembali]
